Việc chuẩn bị một bản vẽ kỹ thuật không chỉ dừng lại ở tính thẩm mỹ mà còn phải đáp ứng các tiêu chuẩn vận hành của máy móc công nghiệp. Đối với những designer hoặc chủ xưởng mới vào nghề, việc thiết kế file chuẩn để cắt khắc CNC là bước then chốt quyết định đến 90% chất lượng sản phẩm cuối cùng.
Nếu file không đạt chuẩn, máy sẽ không thể đọc được đường nét, dẫn đến sai lệch kích thước hoặc làm hỏng vật liệu đắt tiền như mica hay alu. Bài viết này sẽ cung cấp cho bạn những kiến thức thực tế nhất để tạo ra những bản vẽ “không tì vết” cho mọi xưởng gia công.
Thiết kế file chuẩn để cắt CNC
File thiết kế chuẩn để cắt CNC là gì?
Trong gia công cơ khí và quảng cáo, máy CNC (Computer Numerical Control) hoạt động dựa trên các lệnh điều khiển từ máy tính. Để máy có thể hiểu và di chuyển mũi dao chính xác, bản vẽ của bạn bắt buộc phải là dạng vector.
Khác với file ảnh thông thường (như JPG hay PNG) được cấu tạo từ các điểm ảnh, file vector được tạo thành từ các thuật toán toán học giữa các điểm và đường. Điều này cho phép bạn phóng to hay thu nhỏ bản thiết kế mà không bao giờ bị vỡ nét, đảm bảo độ chính xác tuyệt đối dù là chi tiết nhỏ nhất. Do đó, bước đầu tiên trong quy trình thiết kế file chuẩn để cắt khắc CNC chính là nói không với file hình ảnh và chuyển sang các định dạng đồ họa kỹ thuật chuyên dụng.
Các phần mềm chuyên dụng và định dạng file CDR AI cắt CNC
Để tạo ra một thiết kế file cắt CNC chuẩn, bạn cần sử dụng các phần mềm có khả năng xuất dữ liệu vector mạnh mẽ. Dưới đây là những “ông lớn” trong ngành:
- CorelDRAW (CDR): Đây là phần mềm phổ biến nhất trong các xưởng quảng cáo tại Việt Nam. Ưu điểm là giao diện trực quan, dễ sử dụng và khả năng quản lý các file CDR AI cắt CNC cực tốt.
- Adobe Illustrator (AI): Lựa chọn số một của các designer chuyên nghiệp. File AI thường được dùng để thiết kế các mẫu khắc laser hoặc CNC có họa tiết phức tạp vì khả năng xử lý layer linh hoạt.
- AutoCAD (DWG/DXF): “Tiêu chuẩn vàng” cho dân kỹ thuật và cơ khí. Định dạng DXF là ngôn ngữ chung mà hầu hết các phần mềm điều khiển máy CNC đều có thể đọc trực tiếp mà không bị lỗi font hay nhảy kích thước.
Khi thiết kế file chuẩn để cắt khắc CNC, bạn nên ưu tiên xuất file dưới các định dạng như: .CDR, .AI, .DXF, .DWG, .SVG, .EPS hoặc .PDF. Tùy vào loại máy (máy cắt laser hay máy phay CNC) mà xưởng sẽ yêu cầu định dạng phù hợp nhất.
Quy tắc “vàng” trong thiết kế file chuẩn để cắt khắc CNC
Để bản vẽ của bạn có thể “chạy” mượt mà trên máy, bạn cần tuân thủ các thông số kỹ thuật sau:

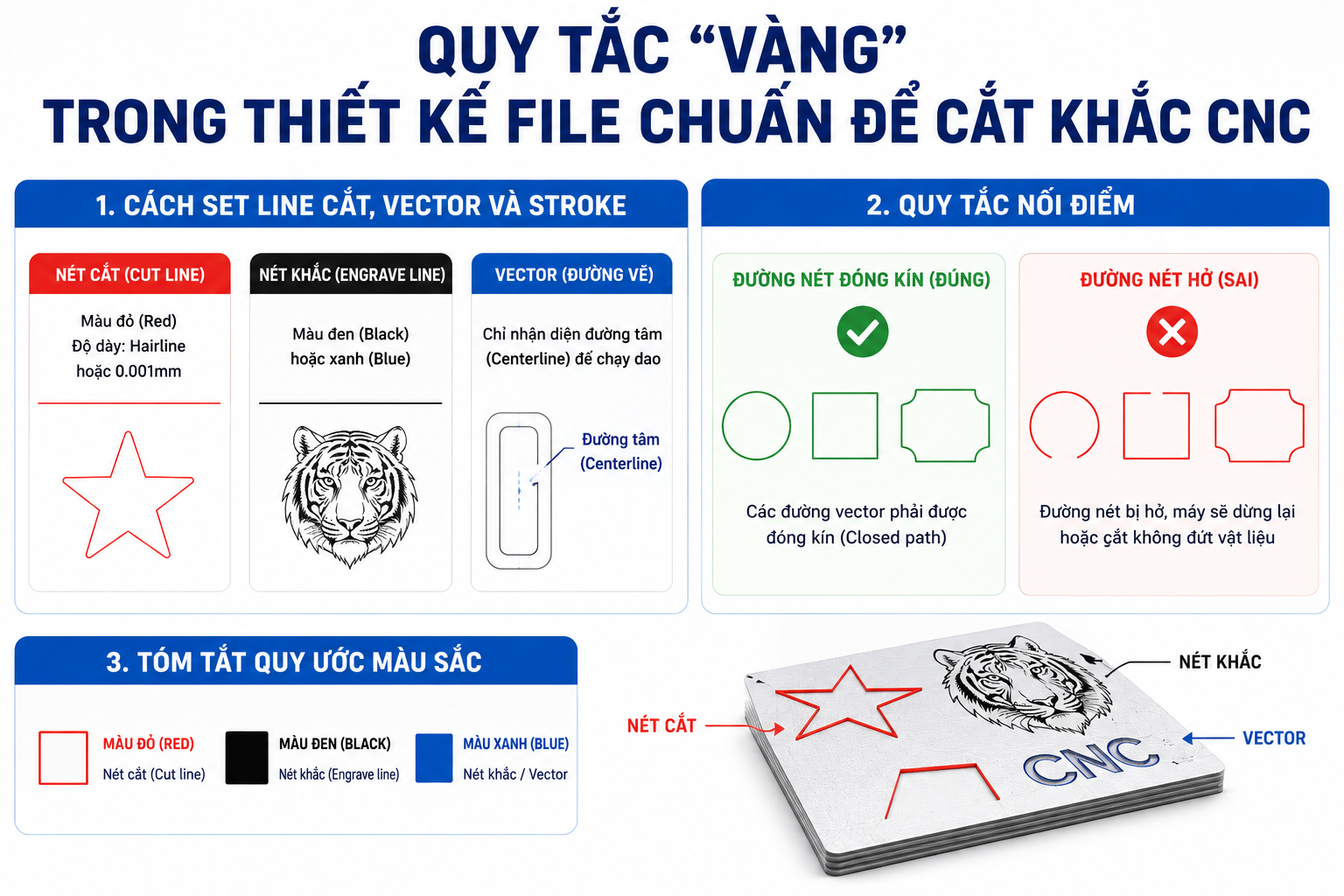

Cách set line cắt, vector và stroke
Một sai lầm thường gặp là để nét vẽ quá dày (stroke weight lớn). Trong thiết kế file chuẩn để cắt khắc CNC, máy chỉ nhận diện đường tâm (centerline) của vector để chạy dao.
- Nét cắt (Cut line): Thường được quy ước là màu đỏ (Red) với độ dày là Hairline hoặc 0.001mm.
- Nét khắc (Engrave line): Thường được quy ước là màu đen (Black) hoặc xanh (Blue).
- Quy tắc nối điểm: Tất cả các đường vector phải được đóng kín (Closed path). Nếu đường nét bị hở, máy sẽ dừng lại hoặc cắt không đứt vật liệu.
Quy tắc vàng thiết kế file chuẩn đểvcắt khắc cnc
Có thể bạn quan tâm Dịch vụ cắt khắc CNC TPHCM giá xưởng theo yêu cầu
Lưu ý về độ dày nét cắt
Bạn cần hiểu rằng mũi dao CNC luôn có một đường kính nhất định (thường từ 1mm đến 6mm). Khi thiết kế file chuẩn để cắt khắc CNC, nếu bạn muốn cắt một cái lỗ có đường kính 10mm, bạn phải tính toán độ bù trừ dao (offset) để sản phẩm thực tế không bị bé hơn thiết kế ban đầu.
Hướng dẫn xuất file cắt CNC cho xưởng không bị lỗi
Sau khi hoàn thiện bản vẽ, bước cuối cùng là xuất file. Hãy làm theo hướng dẫn xuất file cắt CNC cho xưởng dưới đây để tránh những cuộc gọi phàn nàn từ kỹ thuật viên:
- Convert to Curves/Outlines: Hãy chọn toàn bộ văn bản và nhấn Ctrl + Q (trong Corel) hoặc Ctrl + Shift + O (trong AI) để chuyển chữ thành dạng vector. Điều này giúp tránh lỗi mất font chữ khi mở file trên máy tính của xưởng.
- Xóa bỏ các nét chồng chéo: Sử dụng công cụ Simplify hoặc Weld để gộp các đường nét dư thừa. Nếu có hai nét đè lên nhau, máy CNC sẽ cắt hai lần tại cùng một vị trí, gây cháy cạnh mica hoặc gãy dao.
- Kiểm tra kích thước thực: Luôn để tỉ lệ 1:1. Một mẹo nhỏ khi thiết kế file chuẩn để cắt khắc CNC là hãy vẽ một khung hình chữ nhật bao quanh sản phẩm và ghi chú kích thước tổng thể để thợ máy dễ dàng đối chiếu.
- Lưu phiên bản thấp hơn: Nếu xưởng dùng phần mềm đời cũ, hãy lưu file Corel ở phiên bản X3 hoặc X5 để đảm bảo tính tương thích.
Những lỗi file khi cắt CNC mica alu thường gặp và cách xử lý
Ngay cả những người kinh nghiệm đôi khi cũng mắc phải lỗi file khi cắt CNC mica alu, dẫn đến sản phẩm bị hỏng.
- Lỗi cháy cạnh hoặc chảy nhựa: Thường do thiết kế các chi tiết quá gần nhau (khoảng cách nhỏ hơn độ dày vật liệu) hoặc file có quá nhiều điểm nút (nodes) li ti khiến máy chạy giật cục.
- Lỗi răng cưa: Xảy ra khi bạn sử dụng file hình ảnh rồi dùng tính năng “Trace” tự động để chuyển sang vector mà không chỉnh sửa lại bằng tay. Đường nét sẽ bị thô và không mượt.
- Sai lệch kích thước khi cắt chữ nổi: Do không tính toán độ hở giữa các chữ cái, khiến khi lắp ráp các chữ bị đè lên nhau.
Việc kiểm tra kỹ thiết kế file chuẩn để cắt khắc CNC trước khi gửi đi sẽ giúp bạn tránh được tình trạng “tiền mất tật mang”, nhất là với các dự án lớn yêu cầu độ chính xác từng milimet.
Tìm kiếm nguồn file mẫu chuẩn ở đâu?
Nếu bạn chưa tự tin tự vẽ, có thể tìm đến các thư viện trực tuyến để học hỏi cách họ dàn trang và đặt layer:
- 3axis.co: Kho lưu trữ vector khổng lồ cho cả cắt laser và CNC.
- Vecteezy: Nơi cung cấp hàng ngàn mẫu họa tiết vector có thể tối ưu hóa để cắt.
- Etsy: Phù hợp nếu bạn muốn tìm các mẫu thiết kế quà tặng độc đáo và chuyên nghiệp.
- Vector6.com: Một thư viện uy tín tại Việt Nam với nhiều mẫu vách ngăn, mô hình 3D định dạng CDR và DXF chuẩn.
Việc tham khảo các nguồn này sẽ giúp bạn hiểu rõ hơn cấu trúc của một thiết kế file chuẩn để cắt khắc CNC thực tế trông như thế nào.
Thiết kế file chuẩn để cắt khắc CNC không đơn thuần là vẽ một bức tranh, mà là tạo ra một ngôn ngữ để máy móc có thể hiểu được ý tưởng của bạn. Bằng cách sử dụng đúng phần mềm, tuân thủ các quy tắc về đường nét vector và cẩn trọng trong khâu xuất file, bạn sẽ tạo ra những sản phẩm hoàn hảo, từ biển hiệu quảng cáo mica sang trọng đến các chi tiết cơ khí chính xác.
